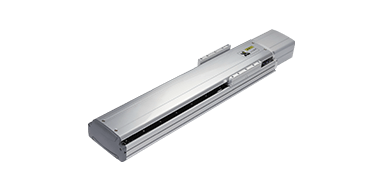

直線模組標準絲桿

摩勒森MS-BS直線模組通常由導軌、絲桿和滾珠滑塊組成，其中滾珠絲桿是其核心部件之一。滾珠絲桿采用滾珠的滾動來實現高效的線性運動傳遞，具有精度高、承載能力大、摩擦小等優點。它常被應用于需要精密定位和高速運動的機械系統中，如數控機床、自動化生產線等領域。

PDF資料查看

產品詳情

特殊鋼帶結構設計，可減少灰塵，可用于潔凈室內環境
使用鋼滑座一體成型，高強度、高壽命，改善原始分體滑座剛性差問題
全系列皆可外部注油，無需拆蓋
自潤滑塊安裝在密封端蓋與滾動體之間，直接與軌道接觸
潤滑油供給在軌道上，當滾動體在軌道經過，起到潤滑作用

滾珠絲桿驅動
型號規格	MS-BS130				MS-BS170				MS-BS200
電機功率	400W				400w/750w				750w
電機轉速	3000				*3000				*3000
絲桿外經	16(20)			16	20(25)			20	25			20
滾珠絲桿導程-螺距	5	10	20	32	5	10	20	40	5	10	25	40
最高速度	250	500	1000	1600	250	500	1000	2000	250	500	1250	2000
水平負載	110	88	40	30	120	110/120	75/83	22/43	150	150	105	43
垂直負載	35	30	10	8	40/55	30/50	14/25	7/12	80	60	22	13
額定推力	1388	694	347	2 18	1388/2553	694/1281	347/640	174/320	2553	1281	600	320
行程范圍	50-1300MM/50行程遞增				50-1800MM/50行程遞增				50-2000MM/50行程遞增
重復位置精度	C7(C) ±0.01
重復位置精度	C5(P) ±0.006
導軌規格	W15XH12-2支				W20XH15-2支				W23XH18-2支
聯軸器	10x14(11)*				10x14(配400w)12x19(配750w)				16x19			12x19
感應器	EE-SX674(NPN)

滾珠絲桿驅動器
型號規格	MS-TBS220				MS-BS270
電機功率	750W				1000w/1500w
電機轉速	3000				*3000
絲桿外經	32				32			40
滾珠絲桿導程-螺距	10		20		10	20	32	10
減速機減速比	3	5	3	5
最高速度	167	100	333	200	500	1000	1600	500
水平負載	300	350	270	250	200/250	130/160	75/100	300
垂直負載	200	240	100	150	40/55	30/50	14/25	7/12
額定推力	3830	6380	1915	3190	1700/2550	850/1275	530/800	2550
行程范圍	50-2100MM/50行程遞增				50-2300MM/50行程遞增
重復位置精度	C7(C) ±0.01
重復位置精度	C5(P) ±0.006
導軌規格	W23XH18-2支				W28XH26-2支
聯軸器	20x22
感應器	EE-SX674(NPN)
