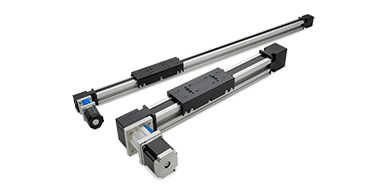

WH系列皮帶直線模組單元

Thomson WH系列皮帶直線模組單元，輪式導向線性單元設計用于高速物料搬運和包裝應用，其中吞吐量至關重要。滾輪式導輪軸承和皮帶傳動允許極高的速度和加速度。

PDF資料查看

產品詳情

WH直線模組單元>> 特性

可調節皮帶張緊
可在所有方向安裝
結構緊湊
四個高安裝支架
多方向安裝
集中潤滑系統

s-l1600 (3) (2)

規格/軸尺寸	WH50	WH80	WH120
外形尺寸（寬x高）：mm (in)	50 x 50	80 x 80	120 x 120
皮帶類型	16 ATL 5	32 ATL 10	50 ATL 10
最大行程長度：mm（in）	3000 (78.7)	11000 (78.7)	11000 (78.7)
最大線速度：m/s (in/s)	6.5 (118)	10.0 (118)	10.0 (118)
最大加速度：m/s2 (in/s2)	40 (1575)	40 (1575)	40 (1575)
重復精度：± mm (in)	0.05 (0.002)	0.05 (0.002)	0.05 (0.002)
最大輸入速度：rpm（rev/s）	3250 (30)	3000 (30)	2308 (30)
工作溫度范圍：°C（°F）	0 to 80 (32 to 176)	0 to 80 (32 to 176)	0 to 80 (32 to 176)
最大動態負載（Fx）：N (lbf) 整個單元	670 (71)	2700 (71)	5000 (71)
最大動態負載（Fy）：N (lbf) 整個單元	415 (101)	882 (101)	4980 (101)
最大動態負載（Fz）：N (lbf) 整個單元	730 (135)	2100 (135)	9300 (135)
最大動態負載轉矩（Mx）：Nm (lbf-in) 整個單元	16 (89)	75 (89)	500 (89)
最大動態負載轉矩（My）：Nm (lbf-in) 整個單元	87 (266)	230 (266)	930 (266)
最大動態負載轉矩（Mz）：Nm (lbf-in) 整個單元	50 (266)	100 (266)	500 (266)
最大驅動軸力（Frd）：N（lbf）	150 (23)	500 (23)	700 (23)
最大驅動軸扭矩（Mta）： Nm (lbf-in)	17 (53)	100(53)	200 (53)
滑輪直徑：mm（in）	38.2 (1.25)	63.66 (1.25)	82.76 (1.25)
每轉行程：mm(in)	120 (3.94)	200 (3.94)	260 (3.94)
重量：kg (lb) 零行程時每100 mm行程每個滑架	3.50 (2.62) 0.44 (0.33) 0.90 (0.62)	8.63 (2.62) 0.93 (0.33) 2.75 (0.62)	17.0 (2.62) 1.64 (0.33) 5.50 (0.62)
